BTM Shingle Dragon

BTM Shingle Dragon,cam tülü taşıyıcılı,okside bitümden üretilmiş,alt yüzeyi kendinden yapışkanlı ve üst yüzeyi renkli mineral kırığı kaplı bir çatı kaplamasıdır. İsmini, Dragon (Ejderha) dişleri biçiminden alan Dragon Shingle kendinden yapışkanlı bir yapıya sahiptir.

AVANTAJLARI

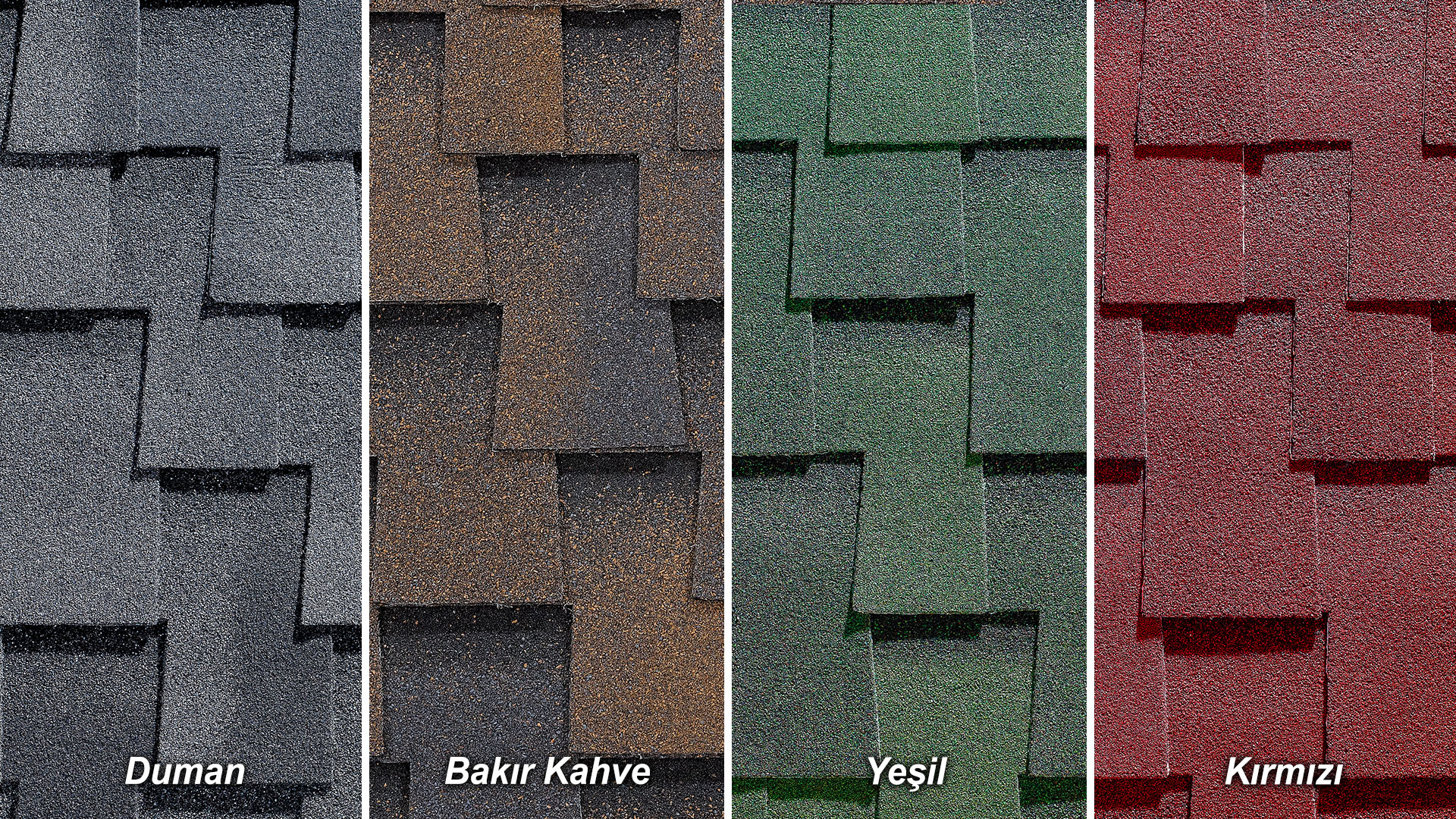

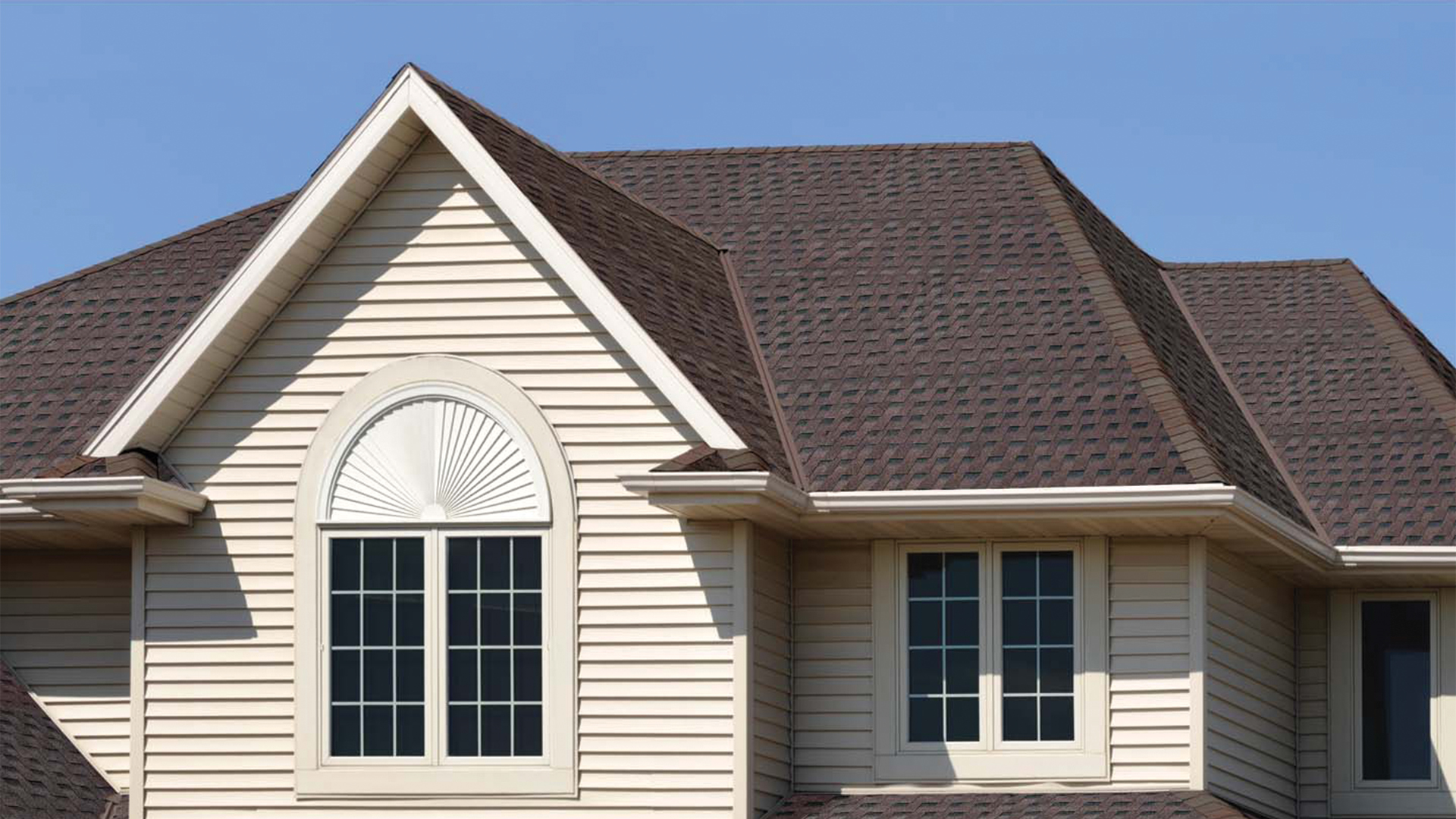

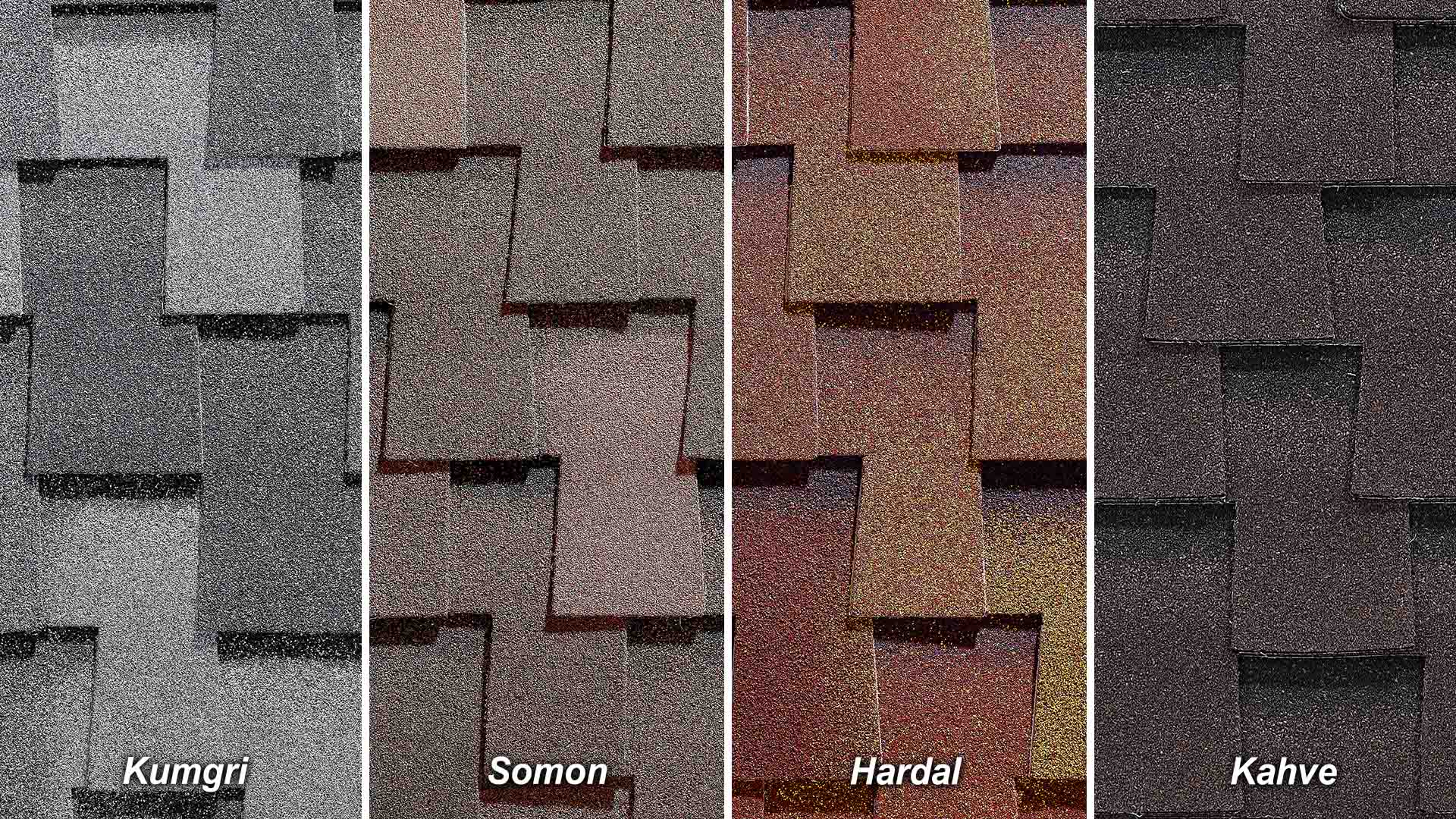

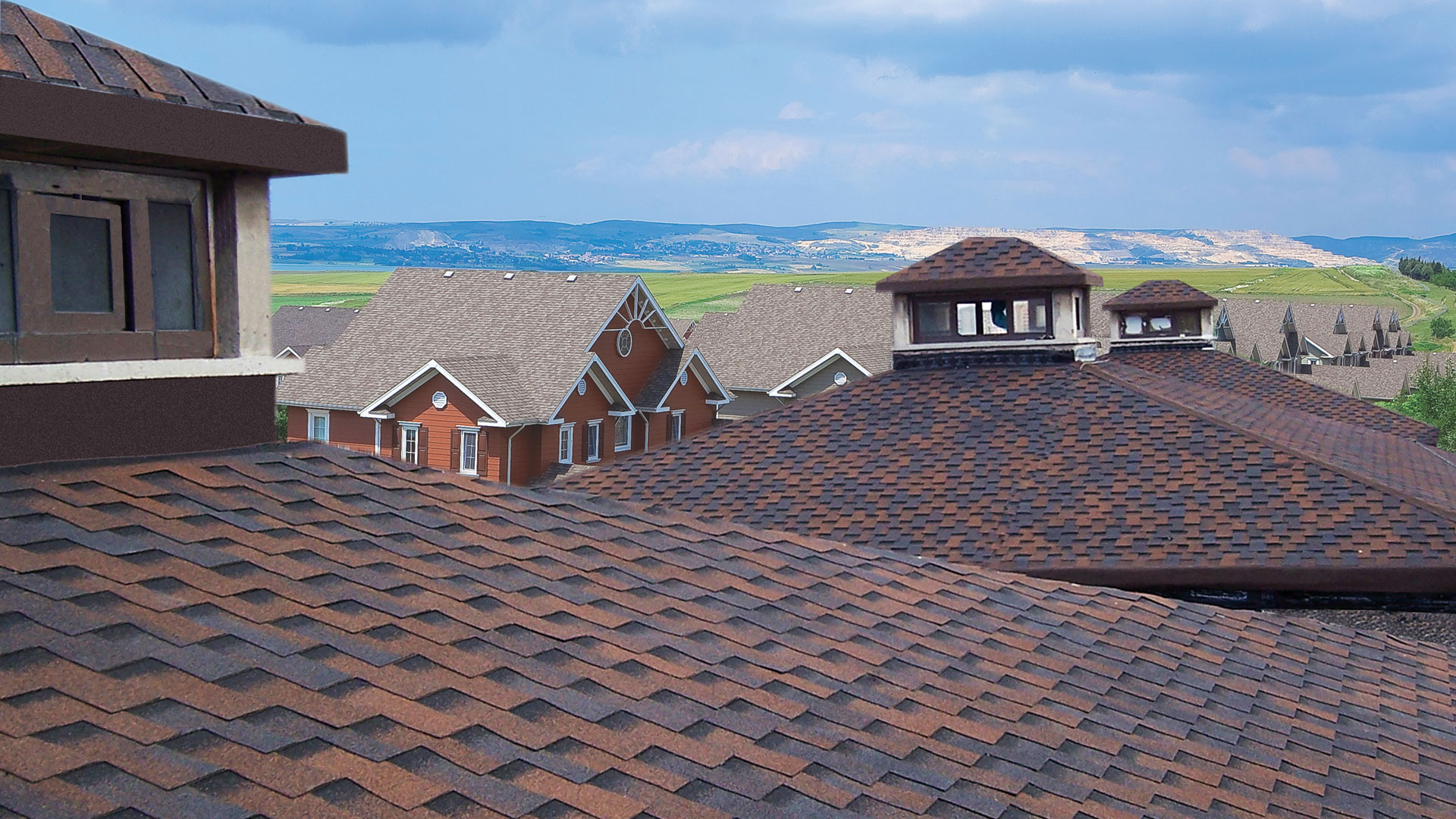

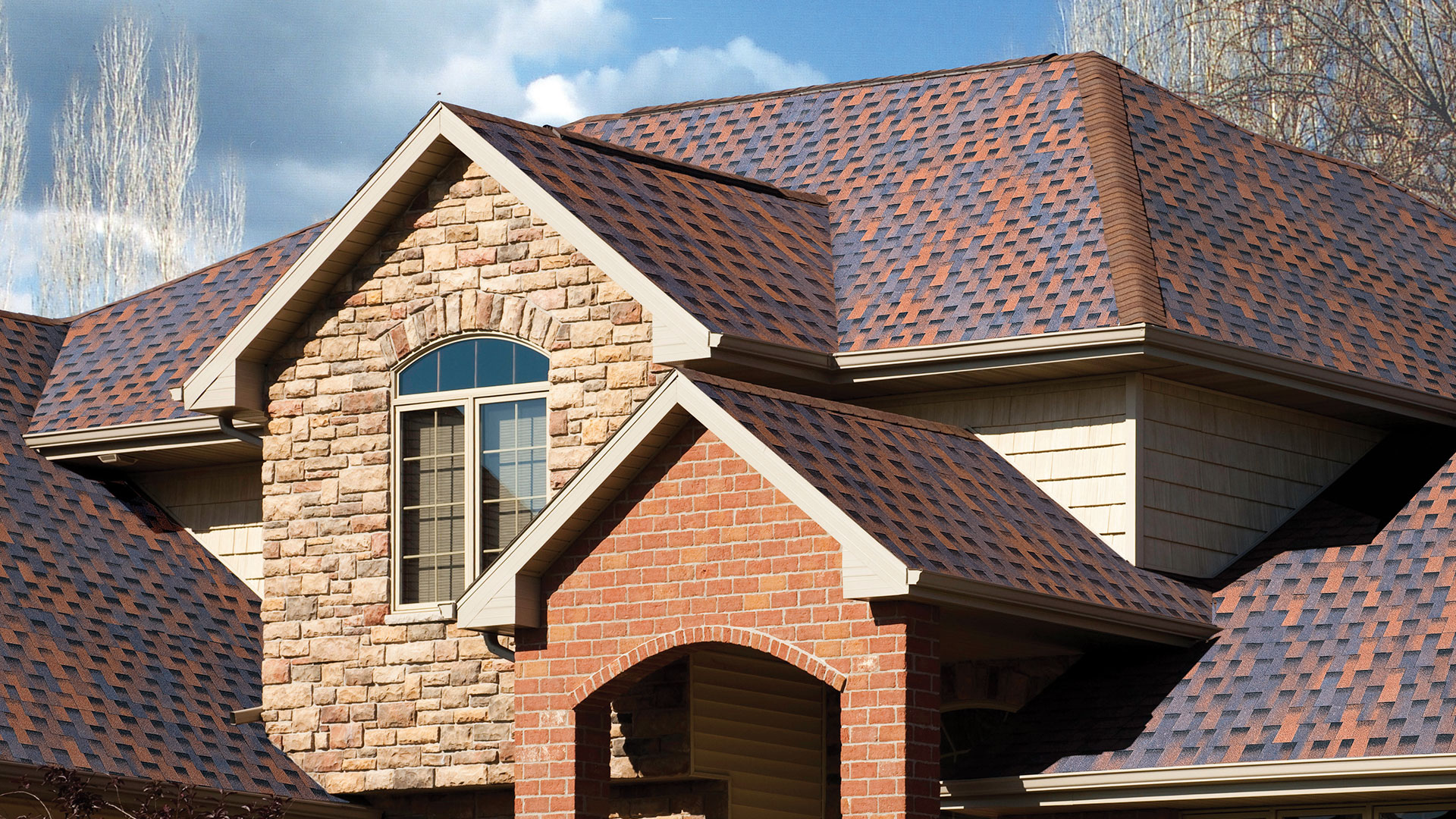

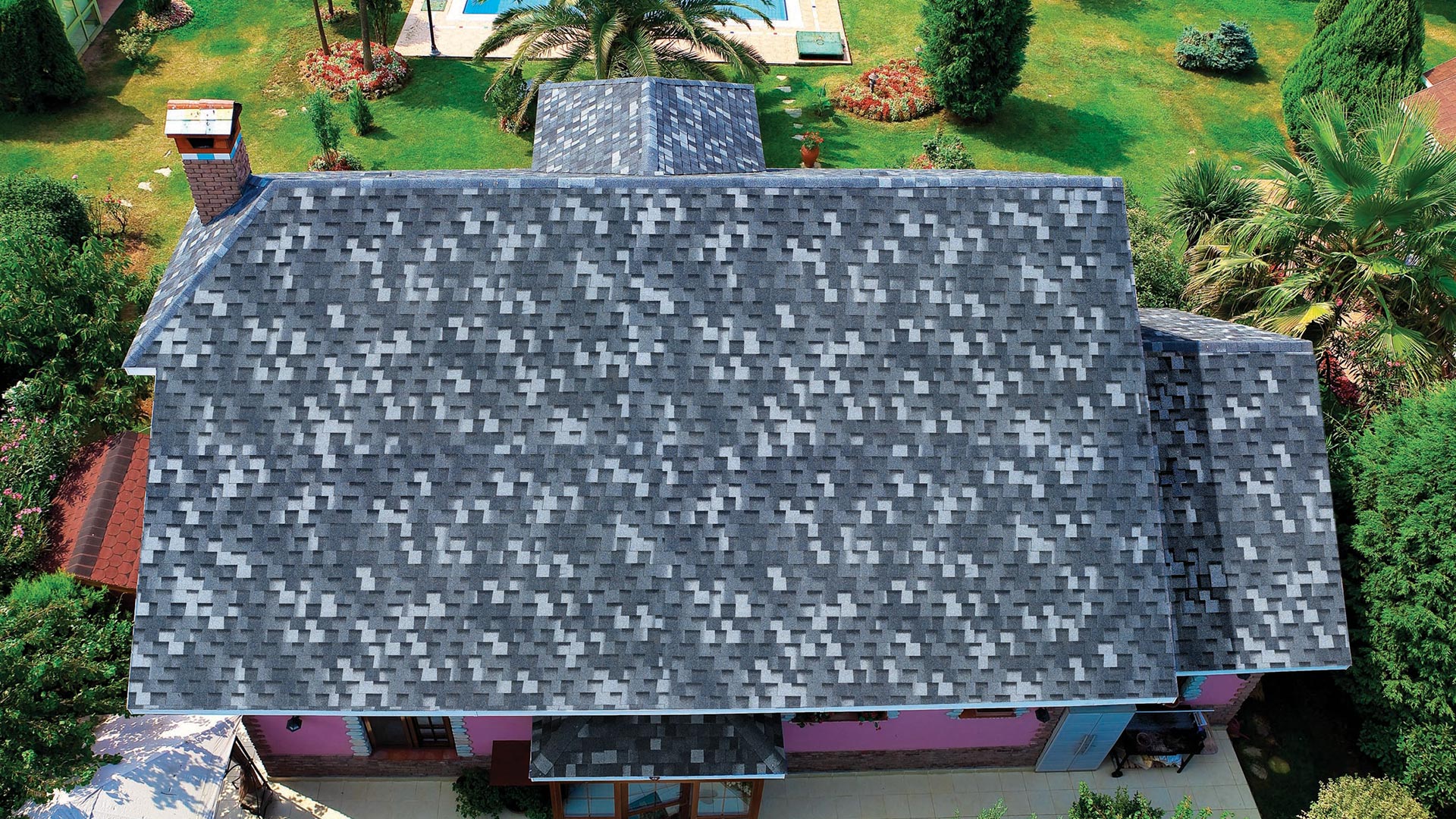

Gölgeli efekti ile kaplandığı çatıda 3 boyut etkisi yaratan ve böylelikle çatıya bir derinlik kazandıran BTM Shingle Dragon mevcut renk yelpazesine ek olarak iki farklı renk alternatifi (kahve ve bakır-kahve) ile pazara sunulmaktadır. BTM Shingle Dragon BROOF Dış Yangın Performansına sahiptir.

  • Su geçirimsizdir.
  • Uygulaması son derece kolaydır.
  • Kendinden yapışkanlı olduğu için ekstra kolaylık ve dayanıklılık sağlar.
  • Değişken geometrisi ile alışılmış çatı görünümlerinden bambaşka bir görünüm sunar.
  • 3 boyutlu etkisiyle çatı yüzeylerine derinlik kazandırır.
  • Hafifliği ile çatılara dolayısıyla yapılara yük getirmez.
  • Tam yapışma özelliği ile rüzgara son derece dayanıklıdır.
  • Uzun ömürlüdür.
  • UV ışınlarına dayanıklıdır.

KULLANIM YERLERİ

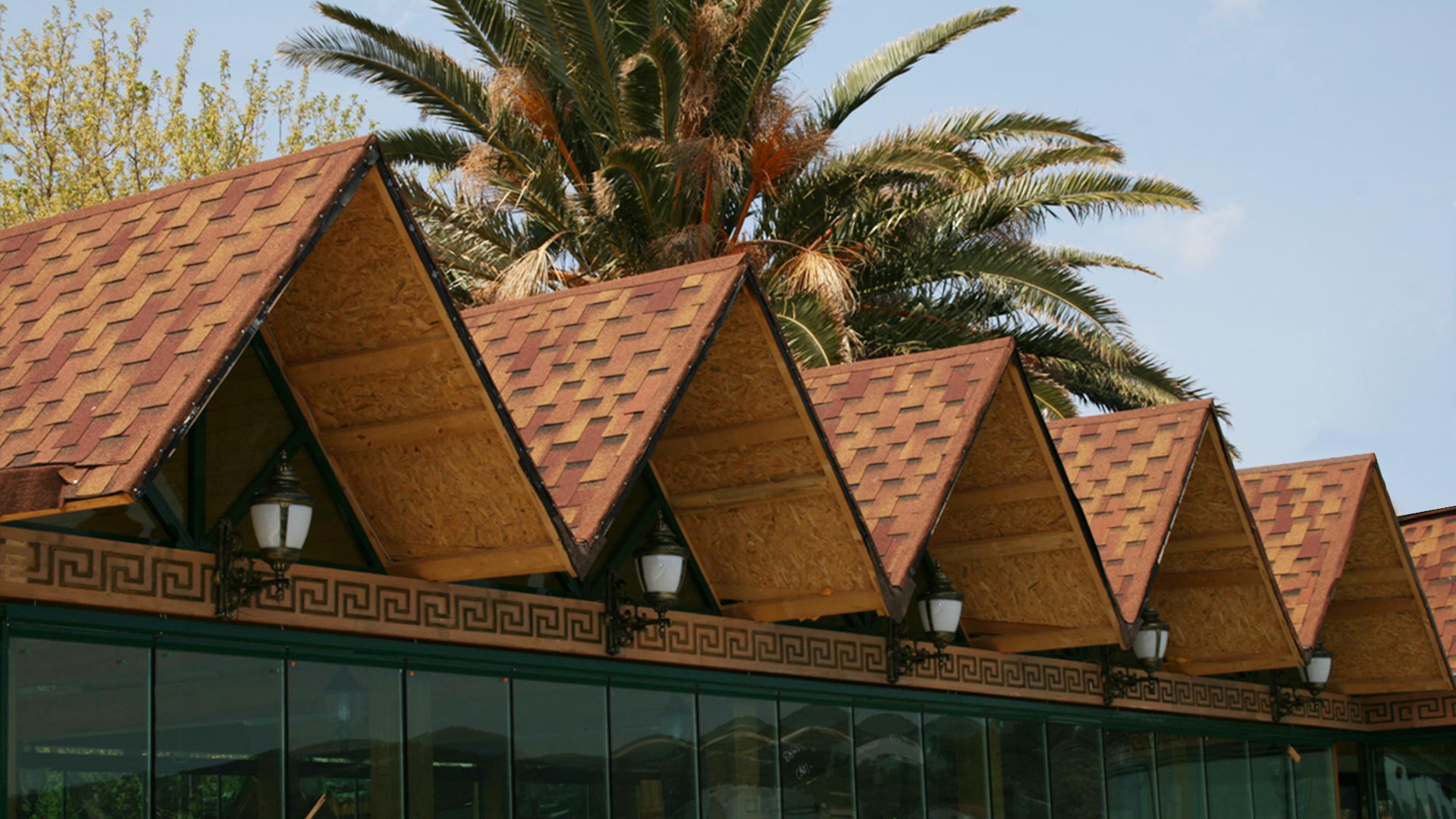

Eğimli çatılarda ve pergolalarda kaplama malzemesi olarak kullanılır.


YÜZEY HAZIRLIĞI

Kaplama yüzeyi kuru olmalıdır. Yüzey OSB levhalardan oluşacaksa şaşırtmalı olarak ve her kenarında en az 3'er mm genleşme boşluğu bırakılacak şekilde döşenmelidir. Çatı sıcaklığının artmaması için uygun bir havalandırma sistemi sağlanmalıdır.


UYGULAMA ŞEKLİ

Dragon modelinin uygulaması sırasında, kendinden yapışkanlı bölümü koruyan sökülebilir plastik folyoyu sıyırarak shingle levhadan ayırmak gereklidir. Böylece, yapışkanlı bölüm bir alt sıradaki levhaların üzerine tam olarak yapışma sağlar. Dragon levhaların uygulanması için tavsiye edilen en düşük çatı eğimi  %20’dir. Detaylı uygulama bilgileri için lütfen Shingle Uygulama Kitapçığı’na  veya ambalaj üzerindeki uygulama bilgilerine bakınız.

Havalandırma:

Shingle kaplanacak çatı altyapısını oluşturan ahşap panel ve elemanların nem ve sıcaklık farklılıkları nedeniyle çalışıp (uzama ve büzüşme) shingle katmanına zarar vermesinin önüne geçmek için uygun bir doğal havalandırma teşkil edilmelidir. Bu doğal havalandırma, havanın saçaklardan girebileceği ve mahya yakınlarından çıkabileceği şekilde oluşturulmalıdır ve genel kural olarak her 300 m2’ lik çatı katı alanı için 1 m2 toplam havalandırma boşluğu bırakılacak şekilde yapılmalıdır. Bu orana göre bulunacak toplam havalandırma boşluğu alanının yarısı saçaklardan hava girişi için, diğer yarısı da mahya yakınlarından havanın çıkışı için dengeli bir şekilde ayrılmalıdır. Aksesuar yelpazemizde hava çıkışları için kapaklı veya kapaksız olmak üzere iki tip shingle havalandırma bacası bulunmaktadır. Bu bacalar, her 10 m2’ ye 1 adet olacak şekilde mahya yakınlarına yerleştirilirler. Yeri belirlenen baca monte edilmeden önce, OSB levha shingle havalandırma bacası flanşının altındaki açıklık ölçüsünde kesilir ve baca yerleştirilir. Saçaklardan hava girişi için de ölçüsünde ve uygun boşluklar bırakılmalı ve kuş/böcek girmesine karşı tel ile korunmalıdır. Çatı arasında uygun bir doğal havalandırma yapılmamış olması nedeniyle shingle levhalarda altyapının çalışması kaynaklı oluşan deformasyon ve çatlaklardan firmamız sorumlu tutulamaz.



Uyarılar:

Shingle paketleri kullanılmadan önce düşük ve yüksek sıcaklıklardan ve nemden korunmuş olmalıdır. Shingle kaplanacak çatı yüzeyindeki kaplama tahtaları (OSB, Su kontraplağı) kuru olmalıdır. OSB levhalar çatıya şaşırtmalı olarak ve her kenarında en az 3 mm genleşme boşluğu olacak şekilde döşenmelidir. Böylelikle shingle kaplamanın çalışan ahşap alt yapıdan etkilenmemesi sağlanabilir. Genleşme derzi bırakılmadan döşenmiş OSB levhalar üzerine kaplanan shingle levhalarda altyapı hareketi nedeniyle oluşan deformasyon ve çatlaklardan firmamız sorumlu tutulamaz. Çatı sıcaklığının artmaması için uygun bir havalandırma sistemi sağlanmalıdır.5°C'nin altındaki sıcaklıklarda shıngle kenarları ve köselerinde oluşabilecek deformasyonlara dikkat edilmelidir”“Shıngle levhaların ideal uygulama sıcaklığı +5, +30°C’dir.




AMBALAJ

Dragon levhalarının eni 32 cm boyu 100 cm’dir.

BTM Kendinden Yapışkanlı Shingle Dragon, paketler halinde piyasaya sunulmaktadır. Bir paketteki shingle levha adedi 21 olup, 21 levha ile 3 m2 çatı alanı kaplabilmektedir.

Paletler halinde sevk edilen Shingle Dragonun 1 paletinde 36 paket shingle bulunmakta ve 1 palet Dragon shingle ile 108 m2 çatı alanı kaplanabilmektedir.


DEPOLAMA KOŞULLARI VE RAF ÖMRÜ

Paketler üstü kapalı mekanlarda depolanmalıdır. En fazla üst üste üç paket olacak şekilde, güneş ışığına maruz bırakılmamalıdır.


Önemli Not:

Lütfen renk ve model seçiminizde son kararı vermeden önce ürün numunesi görmek isteyiniz. Ekran görüntüsü ve katalog baskı görüntüleri teknik nedenlerle gerçek ürüne göre farklılık gösterebilir. Bu nedenle doğabilecek renk, ton ve doku vb. farklılıklardan dolayı BTM sorumlu tutulamaz.
